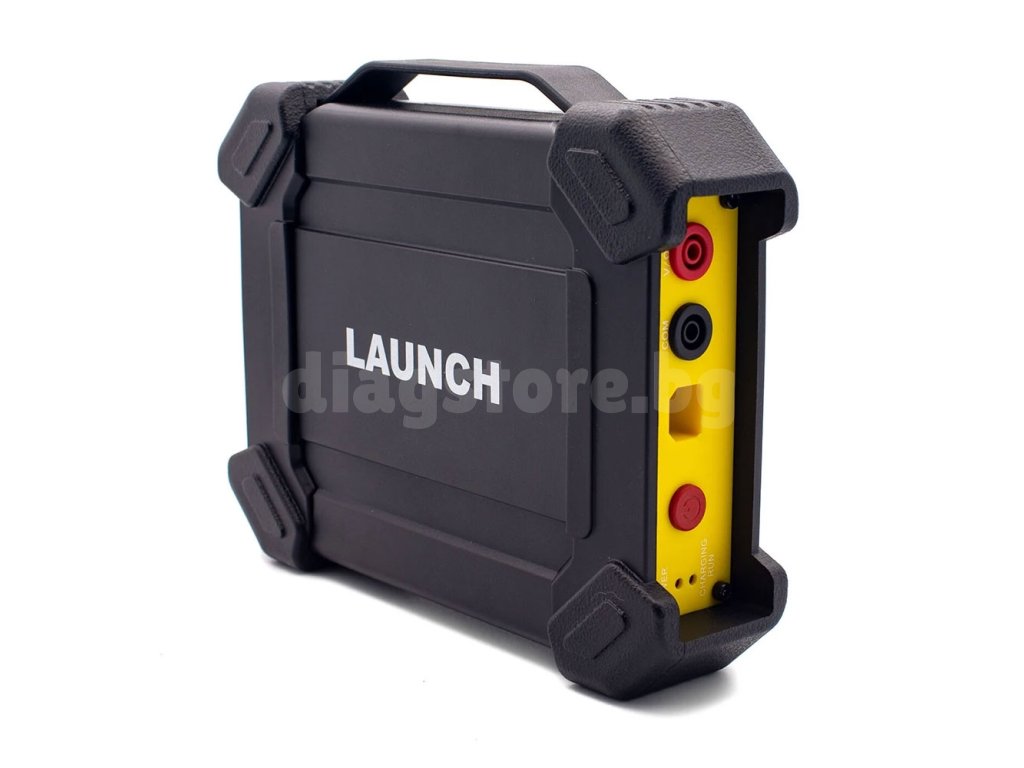

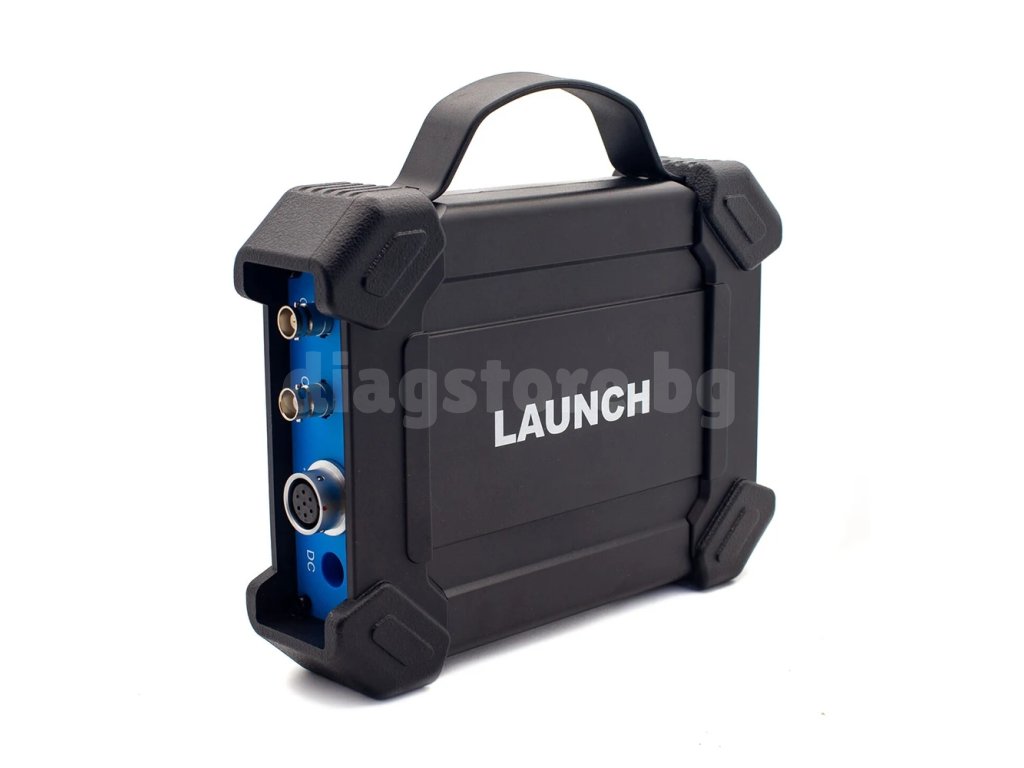

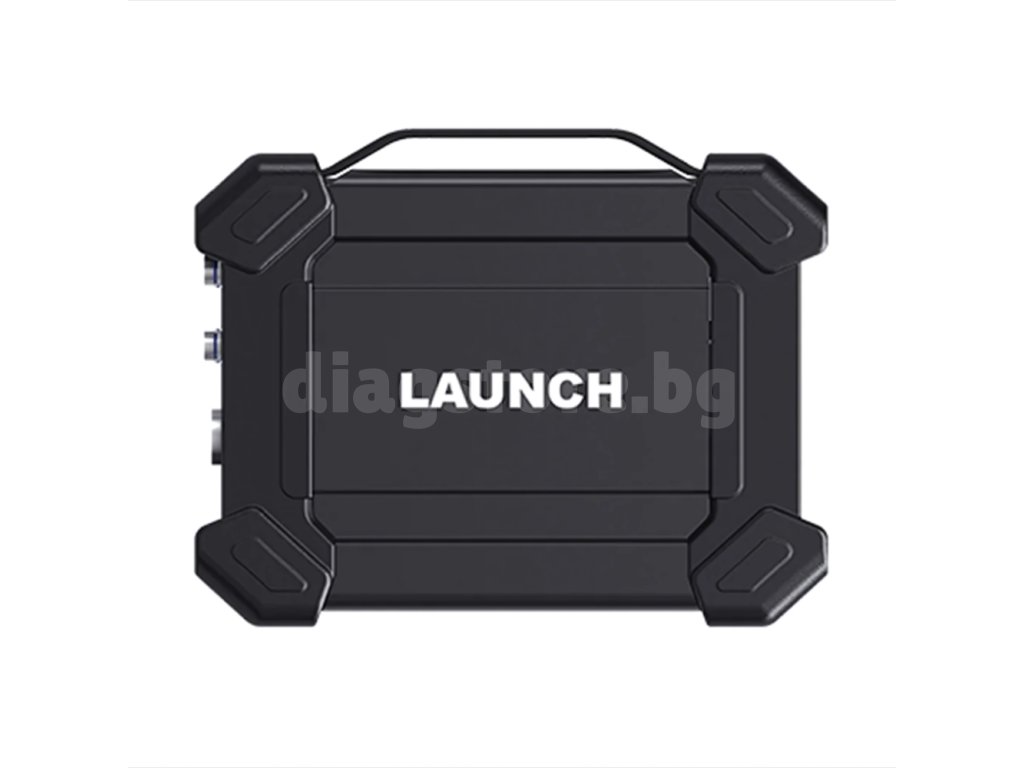

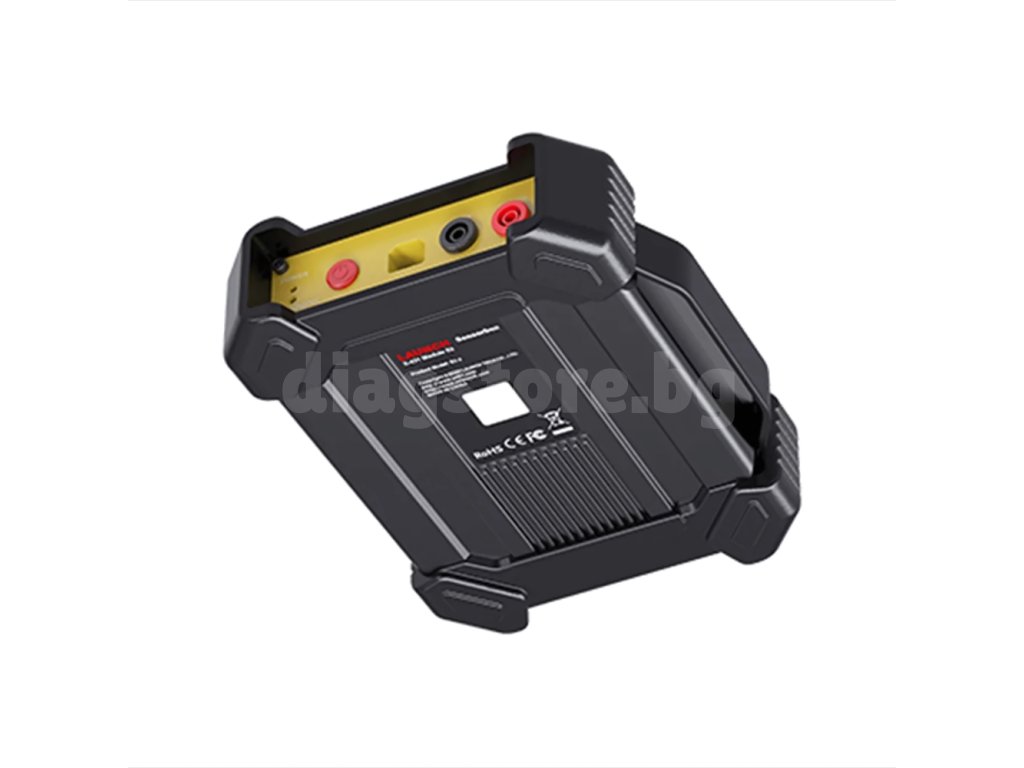

Launch S2-2 сензорна кутия

Подробно описание на продукта

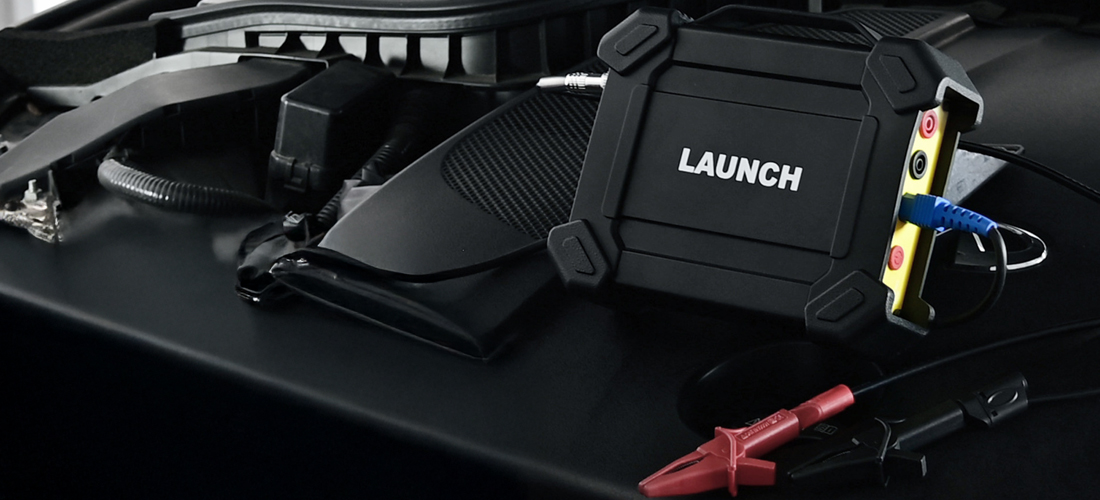

Launch S2-2 Sensor Box е модул, специално проектиран за диагностициране, тестване и симулиране на повечето повреди на сензори на превозни средства. С негова помощ потребителите могат лесно и бързо да диагностицират и симулират сензора за бързо отстраняване на неизправности в управляващия блок. Устройството поддържа и функции на мултицет. Чрез тази функция потребителите могат да тестват напрежение, съпротивление и капацитет. Модулът не може да се използва самостоятелно, а трябва да се използва заедно с диагностични инструменти Launch, които са съвместими с този модул, като например CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Основни характеристики

• Проверка дали самият ECU работи или не
• Поддържа ръчно въвеждане на данни за напредъка.
• Симулиране на работното състояние на сензорите без подмяна на части
• Симулиране на някои специални работни условия на сензорите без подмяна части
• Може да се използва като мултицет за измерване на съпротивление, AC/DC напрежение, капацитет, честота и импулсни сигнали и др.
• Едно кликване за влизане в интуитивното меню на сензор, изпълнителен механизъм, дефинирана/начертана форма на вълната, времева форма на вълната, мултицет, системни настройки
• Измерване на честота

Сензор

Инструментът е оборудван с функция "Сензор", която е предназначена за измерване и отчитане на времето. Използва се за симулиране на входните сигнали на електронната система за управление на автомобила, а компютърът на автомобила регулира работното състояние на двигателя според тези параметри.

Връзка към действие

Използва се за симулиране на изходния управляващ сигнал на електронната система за управление на автомобила, за да се оценят работните условия на задвижващите механизми на автомобила.

Мултиметър

Чрез тази функция потребителите могат да тестват напрежение, съпротивление и капацитет.

Параметри

• Форма на вълната: Има 9 форми на вълната, от които да избирате: синусоида напред, синусоида назад, правоъгълна вълна напред, правоъгълна вълна назад, средно напрежение, права линия, правоъгълна/високо/ниско напрежение, триъгълна вълна и трапецовидна вълна.
• Честота: Задайте честотата на избраната Форма на вълната.
• Амплитуда: Задайте амплитудата на избраната форма на вълната.
• Отместване: Задайте отместването на избраната форма на вълната.
• Фаза: Задайте фазата на избраната форма на вълната.
• Коефициент на запълване: Задайте коефициента на запълване на избраната форма на вълната.
• Синхронизиране на сигнала: Може да накара CH1 и CH2 да предават сигнали едновременно.

Ръчно рендиране

• Общ брой кадри: 1-3 (по избор). Указва общия брой изходни точки
• Като цяло, една форма на вълната се състои от 100 точки. Стойности 1-3 показват, че можете да изберете 100, 200 или 300 точки, за да създадете форма на вълната.
• Редактиране на кадър: използва се за редактиране на кадъра: Можете да редактирате един кадър или да редактирате всички
• Форма на вълната: Можете да изберете предварително зададена форма на вълната и да я поставите в областта за ръчно рисуване.
• Честота: Ако искате да покажете дължината на вълната, можете да използвате Честота: честотата на един кадър (за изход от 3 кадъра, общата честота е зададена на честота/3).
• Амплитуда: Амплитудата на изходната форма на вълната
• Изместване: Изместване на изходната форма на вълната
• Времева форма на вълната: Тази функция се използва за регулиране на формата на вълната на времето (колянов вал + разпределителен вал) на двигателя.

Технически параметри

Сензорен модул

• Брой канали: 2
• Точност: 1
• Амплитуден диапазон: 1: 0 - 20 V
• Максимален изходен ток: 20 mA
• Предварително дефиниран честотен диапазон: 0 - 20 kHz
• Честота на импулсите на правоъгълния сигнал: 0 - 15 kHz
• Коефициент на запълване на правоъгълния сигнал: 0 - 100%
• Мощност: Изход на симулатора на сензора/макс. ток 20 mA (изходът е захранван от батерия) - соленоидно задвижване, запалителни бобини/изходен ток 2A (външно захранване)
• USB: USB2.0 тип B (с функция за зареждане и захранване/5V)
• Поддръжка на симулация на DC напрежение
• Поддръжка на симулация с фиксирана честота
• Поддръжка на симулация на предварително дефинирани вълнови форми
• Поддръжка на симулация на ръчно рисувани вълнови форми
• Интерфейс за генератор на сигнали: 2
• Порт за външно захранване: 1
• Интерфейс за соленоиден индуктор: 1
• Интерфейс за мултиметър: 2
• Работна температура: 1: 0 °C - 50 °C
• Температура на съхранение: -30 °C - 70 °C

Мултицет

• DC напрежение: 0 V - 700 V
• AC напрежение: 0 V - 700 V
• Съпротивление: 0 Ω - 40 MΩ
• Капацитет: 0 F - 100 µF (максимално време за измерване 30 s)
• Диод: 0 V - 1.5 V
• Детекция за непрекъснатост: Звуци под 30 Ω

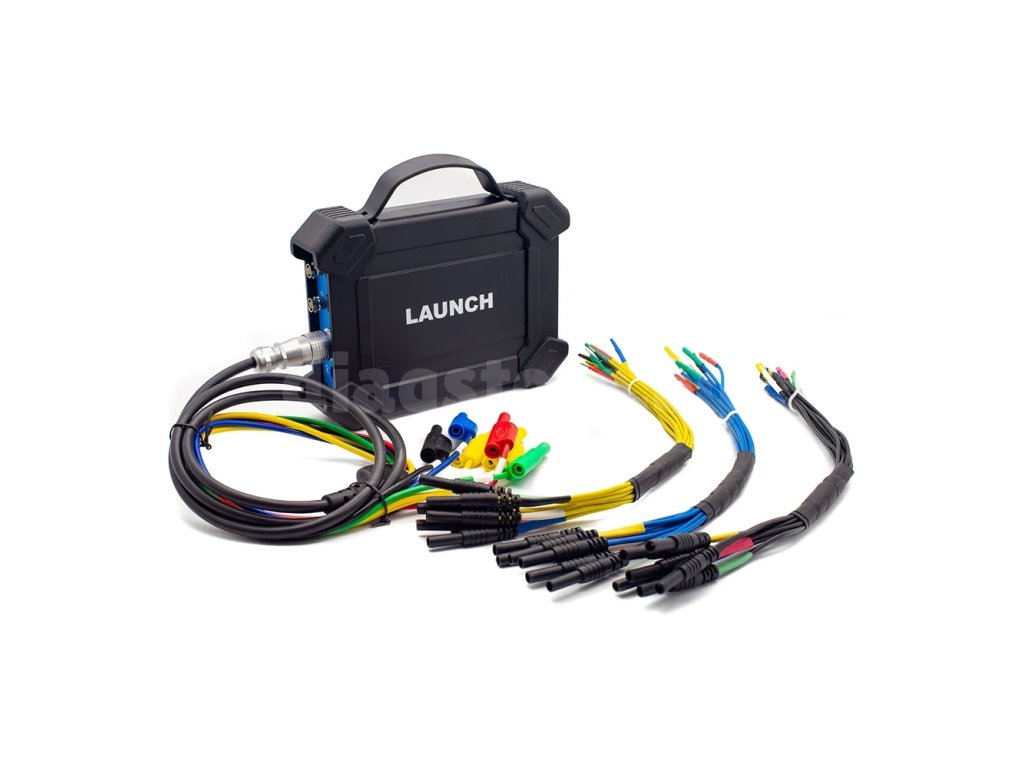

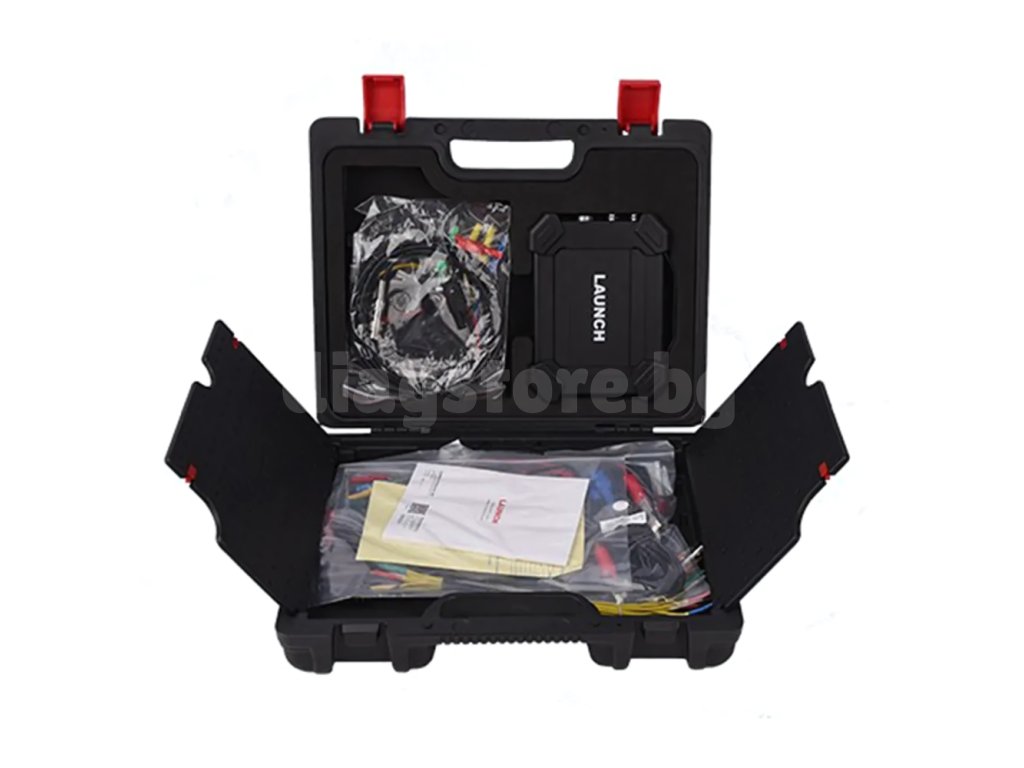

Съдържание на пакета

• Launch S2-2
• 2x измервателни кабела HT30
• 7-пинов интерфейсен адаптерен кабел
• кабел с клеми за батерията
• USB кабел
• 3x 6-пинов разклонителен кабел
• 2x мултицетова тестова писалка (черна + червена)
• комплект сонди с кука
• захранващ адаптер
