OBDStar ECU Master (HW)

Подробно описание на продукта

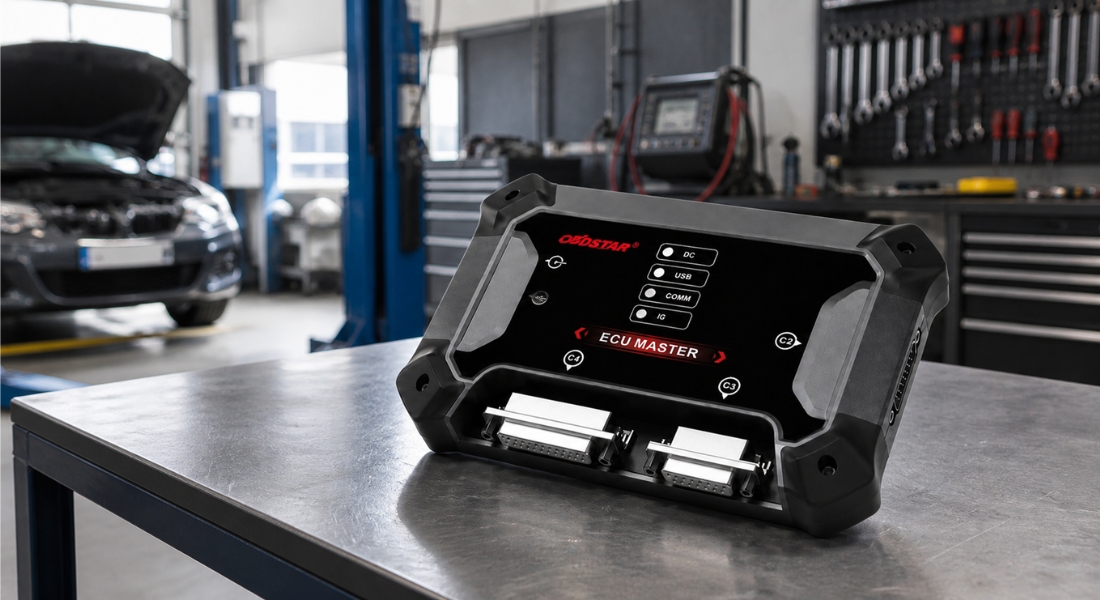

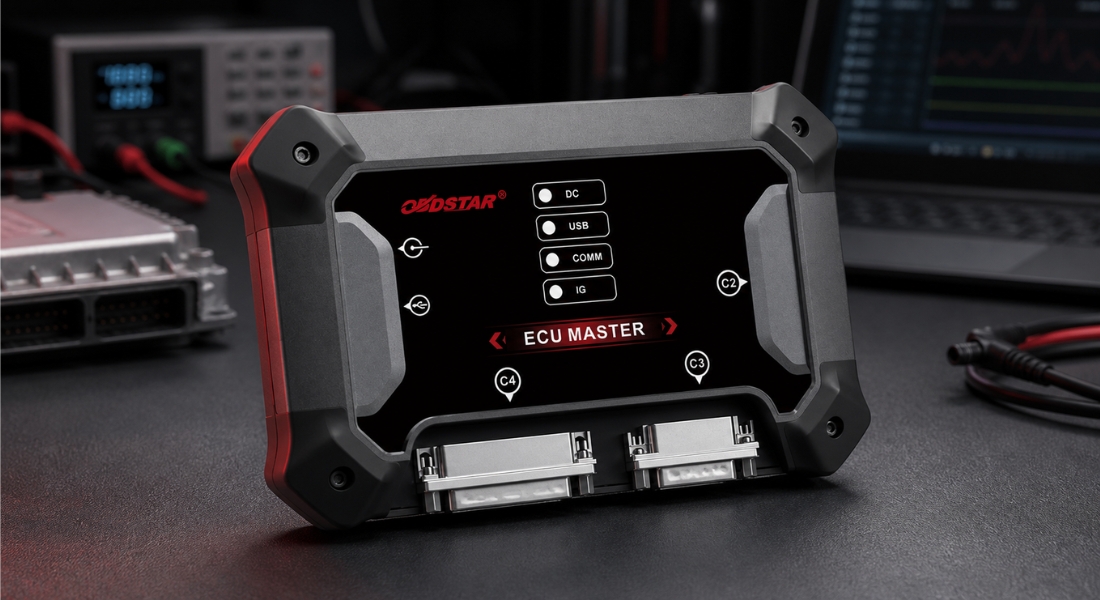

OBDStar ECU Master е професионален програмист, предназначен за работа с електронни блокове на леки автомобили и електромобили. В зависимост от избраната лицензия позволява четене, запис, архивиране и клониране на данни от електронните блокове или възстановяване на поддържаните SRS и модули за въздушни възглавници след инцидент. Устройството поддържа основните начини за комуникация, използвани при програмирането на автомобилни модули, включително режимите OBD, BENCH, BOOT, JTAG и BDM. Софтуерът е предназначен за компютри с операционна система Windows 10 или по-нова версия. Софтуерът ECUMaster съдържа предупреждения за неправилни действия, които помагат да се ограничи рискът от грешки при свързването и програмирането на блока. За поддържаните ECU и модули за въздушни възглавници са налични опционални специализирани кабели, позволяващи директно свързване без ръчно свързване на отделните пинове. Устройството се свързва с компютъра чрез USB кабел. Отделните операции след това се извършват чрез интуитивната програма OBDStar ECU Master.

Това е само хардуер – избраната от вас софтуерна лицензия A, B, C, D или произволна комбинация от тях добавете по-горе на страницата, тук или в кошницата за пазаруване.

Налични лицензи

За устройството е необходимо да закупите лиценз по ваш избор. Налични са следните варианти:

• Вариант А – Леки автомобили: програмиране и клониране на електронни блокове на леки и електрически автомобили
• Вариант Б – Мотоциклети: четене, запис и клониране на двигателни контролни модули на мотоциклети
• Вариант В – Товарни автомобили: програмиране и клониране на контролни модули на товарни автомобили, автобуси и работни машини
• Вариант D – Въздушна възглавница: възстановяване на поддържаните SRS и въздушни възглавници след произшествие
• Вариант Full – A+B+C+D

Вариант A – Леки автомобили

Вариант А е предназначен за програмиране на управляващи модули на леки автомобили и избрани електромобили. Поддържа работа с модулите на двигателя (ECM), скоростната кутия (TCM), каросерията (BCM), а при съвместимите електромобили – също и с батерийните и управляващите модули (BMS и VCU).

Поддържани функции

• четене и запис на данни от модулите ECM, TCM, BCM и избрани BMS / VCU
• клониране на модули и прехвърляне на данни между оригиналния и резервния модул
• четене и запис на Flash и EEPROM памети
• автоматична корекция на контролната сума CheckSum
• четене и запис на VIN
• Virgin Reset, персонализация и пренос на данни
• преобразуване и дешифриране на данни от имобилайзера
• IMMO OFF / ON
• четене и запис на картите на управляващите модули
• отключване и заключване на поддържаните ECU
• калибриране на датчика за температура на охлаждащата течност при поддържаните модули
• калибриране на километража и времето на работа на ECU при поддържаните системи

Вариант Б – Мотоциклети

Вариант Б е предназначен за работа с електронни блокове за управление на мотоциклети. Поддържаните приложения включват избрани блокове на марките Harley-Davidson, Honda, CFMOTO, Kawasaki и други производители, посочени в актуалния списък с покритие.

Поддържани функции

• четене и записване на данни от ECU на мотоциклети
• четене и записване на памети на поддържаните модули
• клониране на избрани модули за управление на двигателя
• четене и записване на VIN
• Virgin Reset на поддържаните модули
• ресет на буфера за данни
• калибриране на километража при поддържаните модули
• работа в режим BENCH според типа на управляващия модул

Вариант C – Товарни автомобили

Вариант С е предназначен за управляващи модули на товарни автомобили, автобуси, селскостопански машини и друга тежка техника. Поддържа избрани модули ECM, TCM и BCM на марките Mercedes-Benz, Volvo, Scania, MAN, Iveco, Isuzu, Mitsubishi Fuso, Ford, John Deere, Kubota, Yanmar и други производители.

Поддържани функции

• четене и запис на данни от ECM, TCM и BCM модули
• клониране на поддържани управляващи модули
• четене и запис на VIN
• Virgin Reset на поддържаните модули
• автоматична корекция на контролната сума CheckSum
• четене и запис на картите на управляващите модули
• отключване и заключване на поддържаните ECU
• IMMO OFF / ON
• калибриране на километража при поддържаните системи
• работа в режимите BENCH, BOOT, JTAG и BDM според типа на модула

Вариант D – Въздушна възглавница

Вариант D е предназначен за специалисти, занимаващи се с ремонт на SRS и въздушни възглавници. При поддържаните модули позволява да се прочетат необходимите данни, да се изтрият запазените записи за катастрофи и да се възстанови модулът след активиране на системата за задържане.

Поддържани функции

• четене и архивиране на данни от поддържаните SRS и въздушни възглавници
• изтриване на запаметените данни за катастрофи след инцидент
• записване на коригираните данни обратно в управляващия модул
• възстановяване и поправка на поддържаните модули за въздушни възглавници
• четене и записване на памети EEPROM, Flash или DFlash според типа на модула
• работни процедури и информация, необходима за правилното свързване на модула
• предупреждения за неправилна работна процедура

Наличността на функцията „Crash Reset“ зависи от конкретния производител, обозначението на модула за въздушната възглавница, използвания процесор и актуалната версия на софтуера. Преди започване на ремонта препоръчваме да проверите съответния модул в актуалния списък с поддържаните модули.

Поддържани режими на свързване

• OBD – комуникация и програмиране чрез диагностичния конектор на автомобила
• BENCH – работа с демонтиран модул, без да е необходимо отварянето му
• BOOT – директно четене и записване на модула в сервизен режим
• JTAG / BDM – работа с избрани процесори и памети чрез директно свързване

Поддържани комуникационни протоколи

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• други протоколи според типа на управляващия модул

Технически параметри

• Операционна система: Windows 10 и по-нови версии
• Работна температура: от -10 °C до 55 °C
• Температура на съхранение: от -20 °C до 70 °C
• Размери: 176 × 115 × 31 mm

Съдържание на опаковката

• OBDStar ECU Master (необходимо е да закупите софтуерен лиценз по ваш избор)
• захранващ адаптер
• главен кабел
• USB кабел
• BENCH кабел
• комплект свързващи кабели Jumper Wire
• удължителен свързващ кабел 3-в-1 Jumper
• мултифункционална платка за четене и запис на данни C4-01
• адаптер C4-10
• кабел W004
• кабел W005
• кабел W006
• ръководство за употреба
