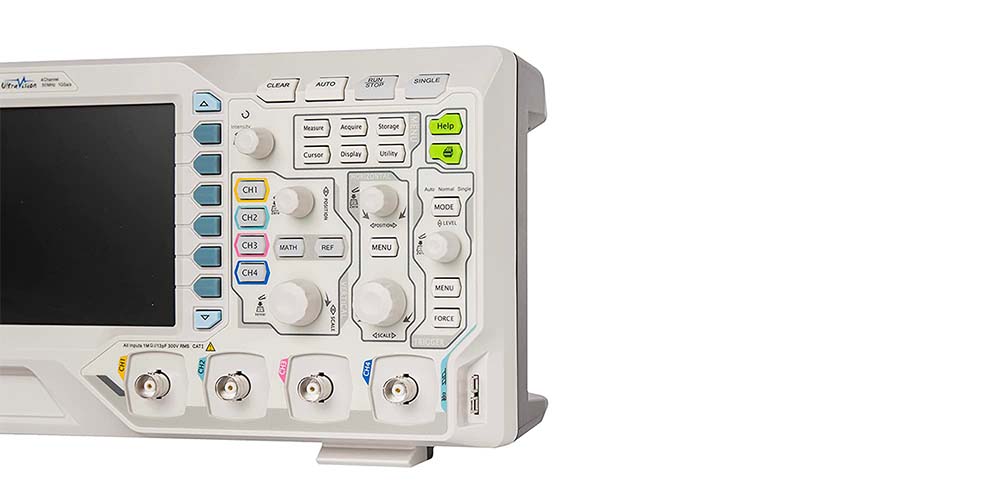

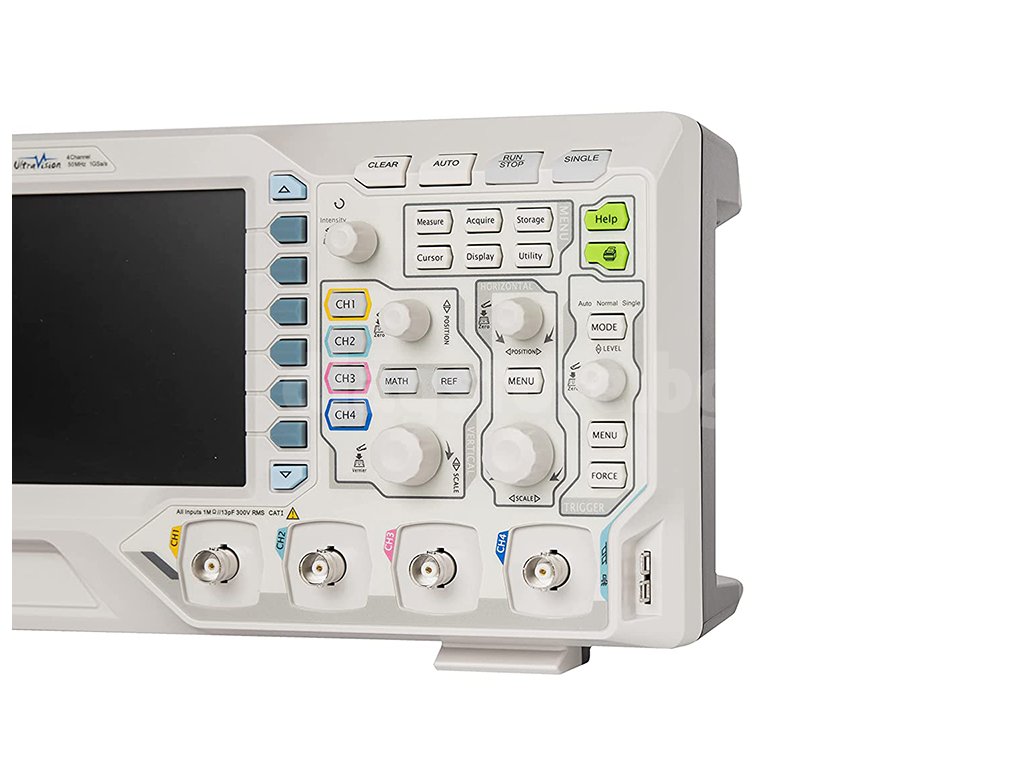

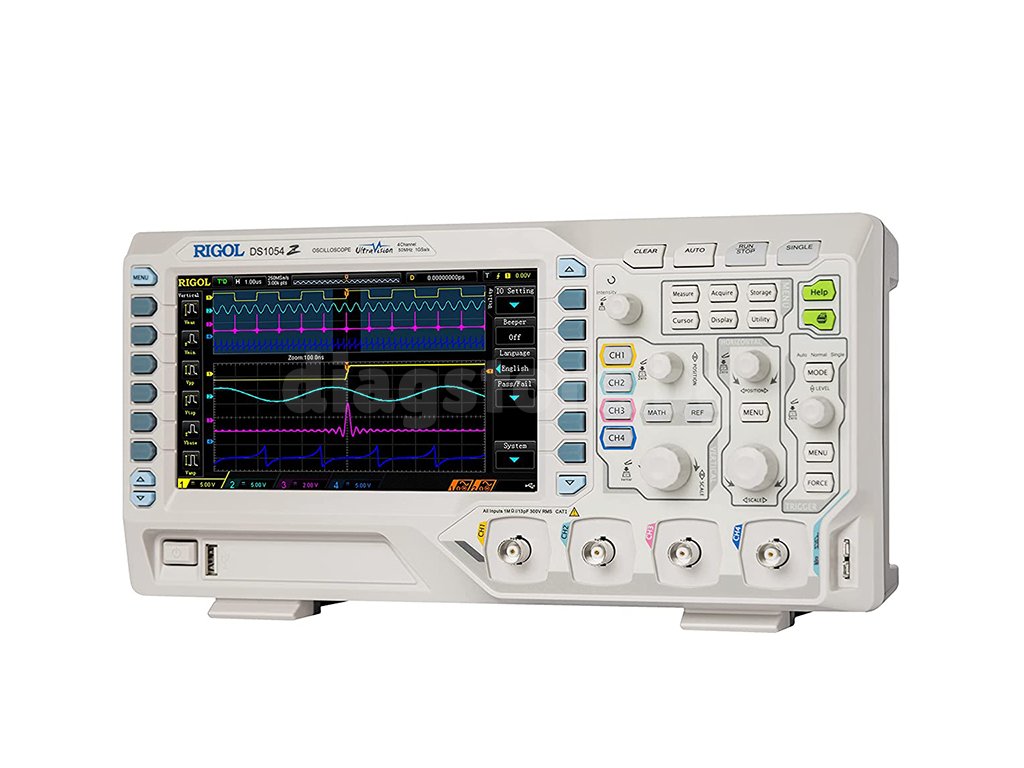

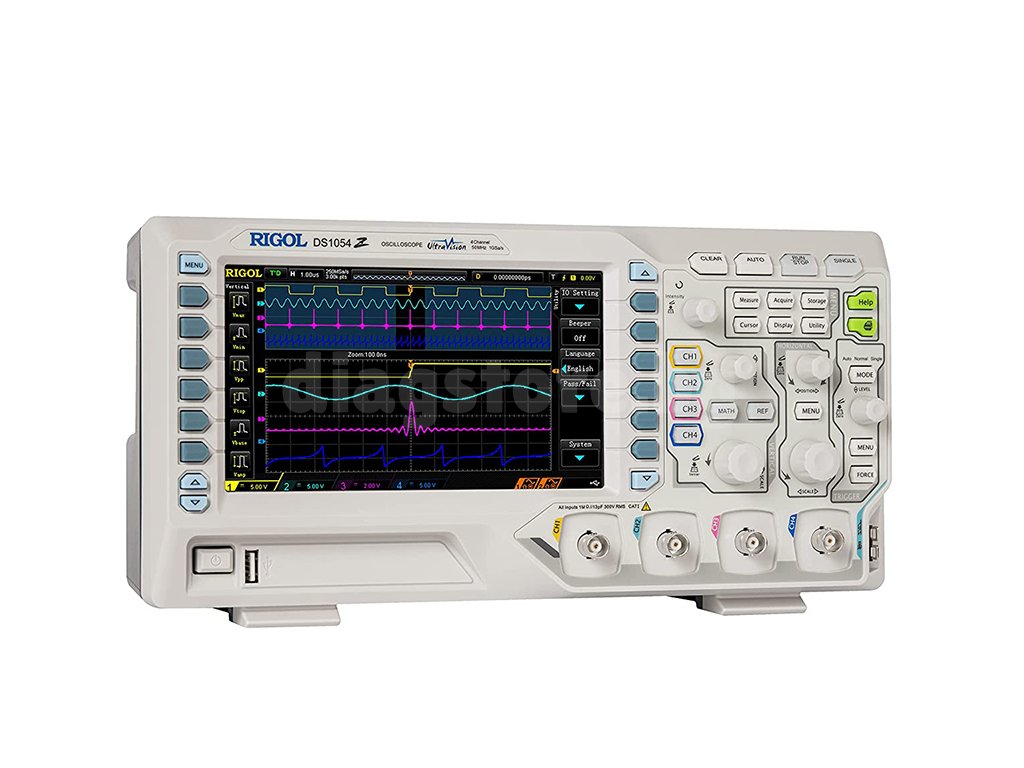

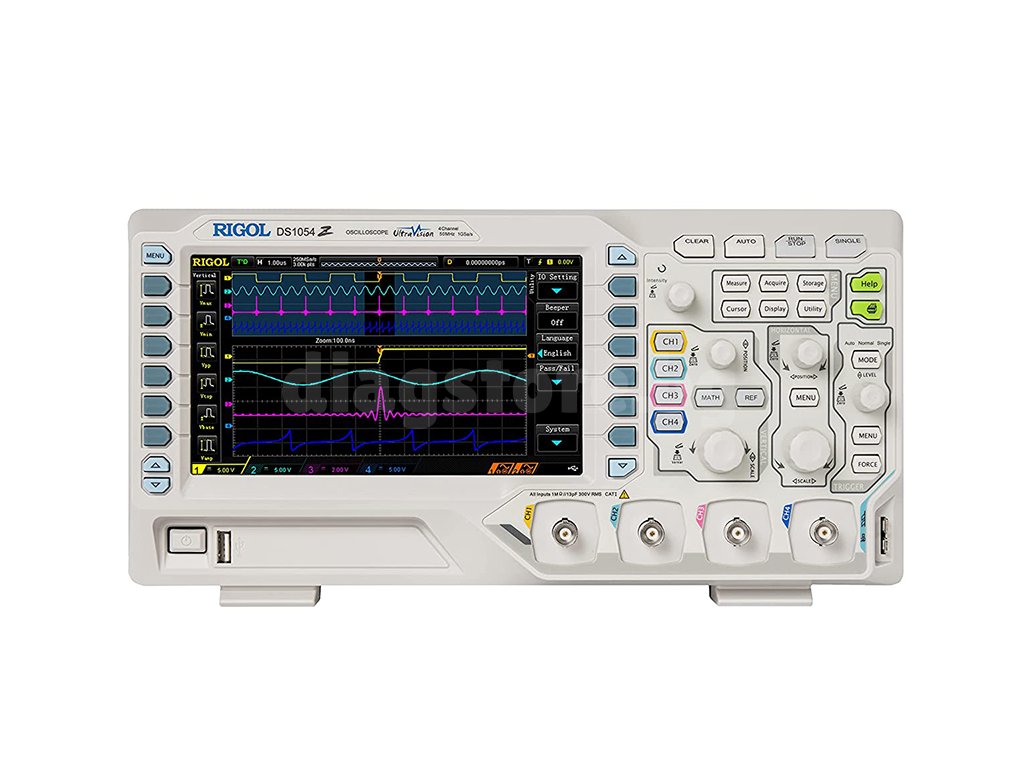

4-канален осцилоскоп Rigol DS1054Z
Код: 1218Подробно описание на продукта
Rigol DS1054Z е 4-канален осцилоскоп с честота на дискретизация 1GS/s и памет от 12 милиона точки. С честота на опресняване от 30000 wfm/s е възможно бързо да се анализира сигналът и да се открият евентуални проблеми в него. Пропускателната способност на модела е разделена на броя на активните канали: 250 MS/s (4 активни канала), 500 MS/s (2 активни канала), 1GS/s (1 активен канал). Паметта на това устройство е 24Mpts, разделена между четири канала. Устройството е оборудвано с USB интерфейс за прехвърляне на данни към компютър или карта с памет.
Ultra Vision технология
Ultra Vision показва припокриващ се диапазон от сигнали в зависимост от интензитета и осигурява **дълбочина на паметта до **24 Mpts** за детайлно изобразяване на сигналите.
Спецификации
| Памет | 24 Mpts (разделено на броя канали). |
| Семплиране скорост | 250 MS/s (4 активни канала), 500 MS/s (2 активни канала) 1 GS/s (1 активен канал) |
| Визуализация | 7" TFT, 800x480 пиксела, 160 000 цвята |
| Входен импеданс | 1 MΩ |
| Брой канали | 4 |
| Хоризонтална скала (вход) | 5 ns/div - 50s/div |
| Вертикална чувствителност (вход) | 1 mV/div - 10 V/div |
| Аналого-цифров преобразувател | Разделителна способност 8 бита |
| Максимално напрежение | CAT I 300 Vrms, CAT II 100 Vrms, преходно пренапрежение 100Vpk |
| Време за ускорение | DS1104Z: 3.5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Поддръжка на сонда | 0.1x - 1000x |
| Измерена стойност на шума | 1 mVpp (при 100ms, 1mV/div, дължина на записа: 3Mpts) |

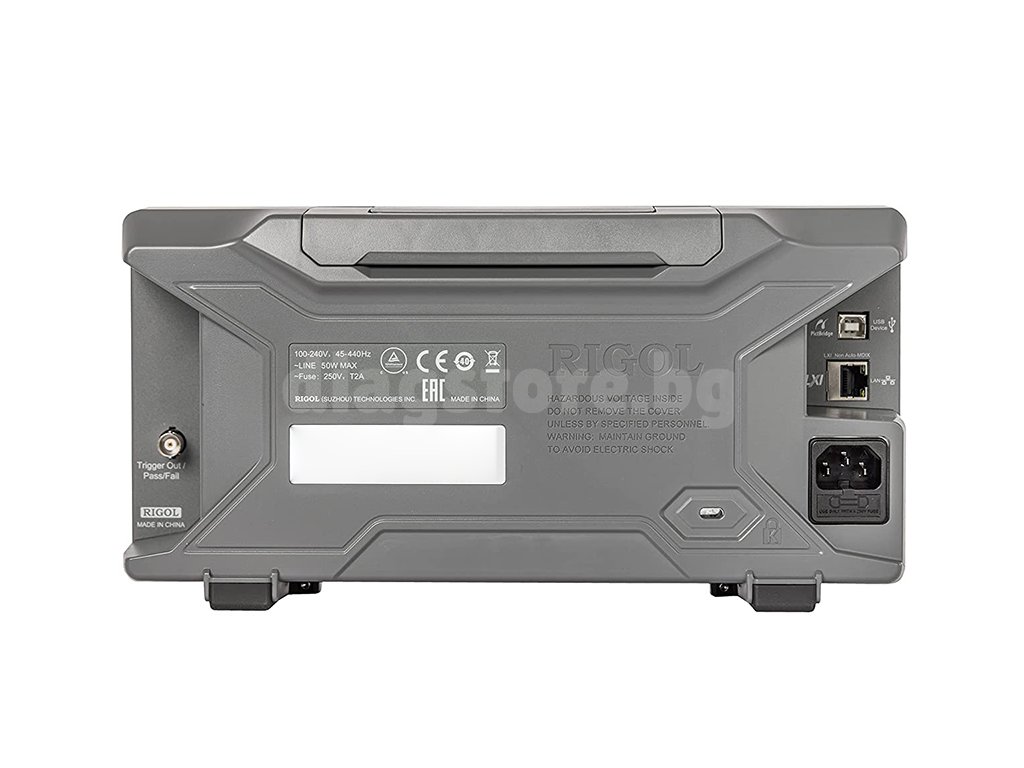

| Връзка | USB 2.0 Тип A, USB 2.0 Тип B, LAN |
| Тегло (без кутия) | 3.2 кг |
| Размери | 313 x 161 x 122 мм |
Съдържание на пакета
- Осцилоскоп Siglent Rigol DS1054Z
- 4 пасивни сонди 1x/10x (150 MHz, тип RP2200)
- USB кабел
- захранващ кабел
- ръководство
Допълнителни параметри
| Категория: | Осцилоскопи |
|---|---|
| EAN: | 4016139006819 |
