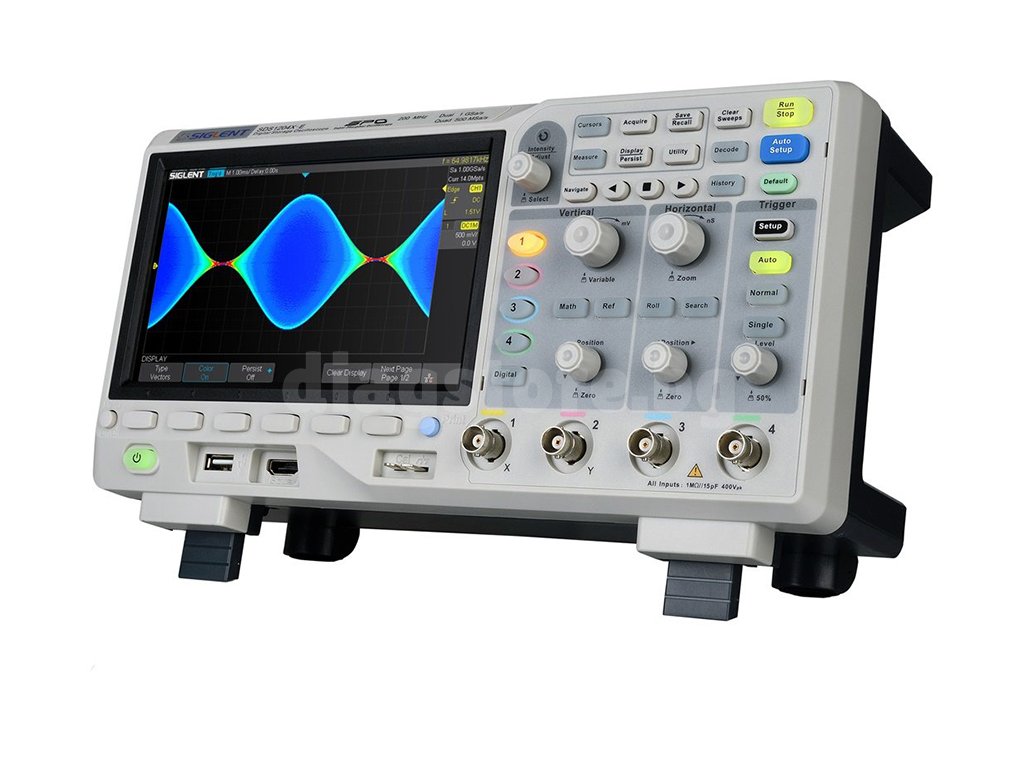

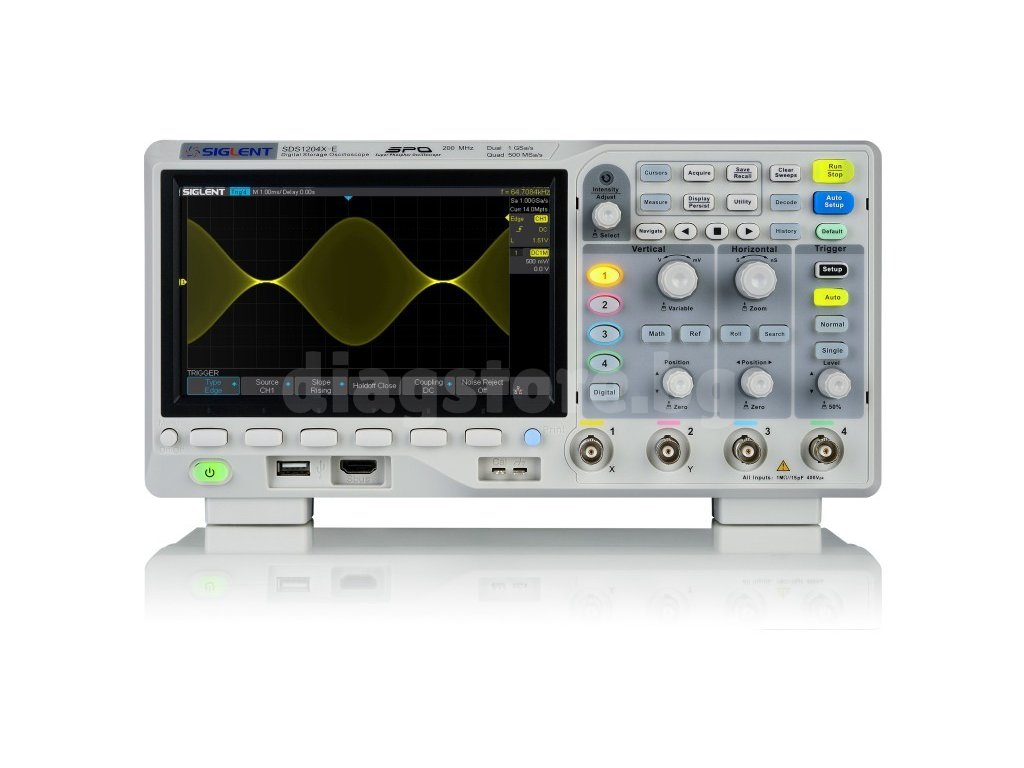

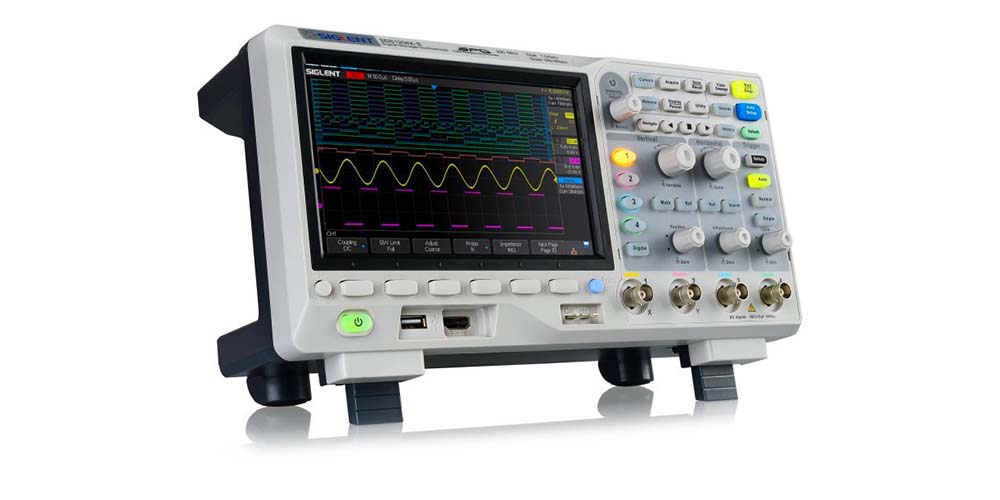

Siglent SDS1104X-E 4-канален осцилоскоп
Код: 1215Подробно описание на продукта
Това е четириканален модел от серията "SDS1100X-E", който може да измерва до два канала едновременно. Сондата има два аналогово-цифрови преобразувателя (ADC), така че може да измерва едновременно по два канала без загуба на честота на дискретизация. Ако всички канали са активни, сондата все още има 500MS/s на канал.С новата актуализация на софтуера е добавена функция за „регистриране на данни“, която позволява измерване и регистриране на проби с до 1kSa/s в продължение на няколко часа или няколко дни.Този модел има пропускателна способност до 100Mhz и 14Mpts на два активни канала или 7Mpts на четири активни канала.
Super Phospor
Осцилоскопът е с технология „Super Phospor“, която осигурява висока яснота на сигнала и много нисък шум. С тази технология са необходими само 500µV на клон. Тази технология включва и непрекъснато предаване на сигнала независимо от процесора или екрана, като по този начин се откриват грешки, които не са видими в нормалния диапазон. Стандартно е включена и сонда, която може да декодира сигнали в диапазоните **l2C, SPI, UART, RS232, CAN и LIN**.
Допълнителни аксесоари
За този модел може да се поръча генератор на функции, за да се разшири обхватът с 25MHz и 16-канален логически анализатор. Това разширение може да се свърже по всяко време чрез USB интерфейс.Сондата може да се свърже и с интернет чрез **meta charset="utf-8" />използвайки интернет кабел или WiFi адаптер, които също могат да бъдат закупени като опция. Това позволява управлението на мерника чрез уеб интерфейса. Сондата може да се управлява и чрез SCPI команди. Моля, свържете се с нас за индивидуална оферта.
Спецификации
| Честота | 100 MHz |
| Канали | 4 |
| Памет | 7 Mpts на канал (при използване на 4 канала) 14 Mpts на канал (при използване на 2 канала) |
| Вертикална скала | 500 µV/дел. - 10 V/дел. |
| Хоризонтална скала | 1 ns/дел. - 100 s/дел. |
| Затихване на сондата | 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Честота на актуализиране на честотата | 100 000 wfm/s (нормално), 400 000 wfm/s (последователен режим) |
| Типове задействане | Граница, Наклон, Ширина на импулса, Прозорец, Обратно, Интервал, Затъмнение, Шаблон, Видео |

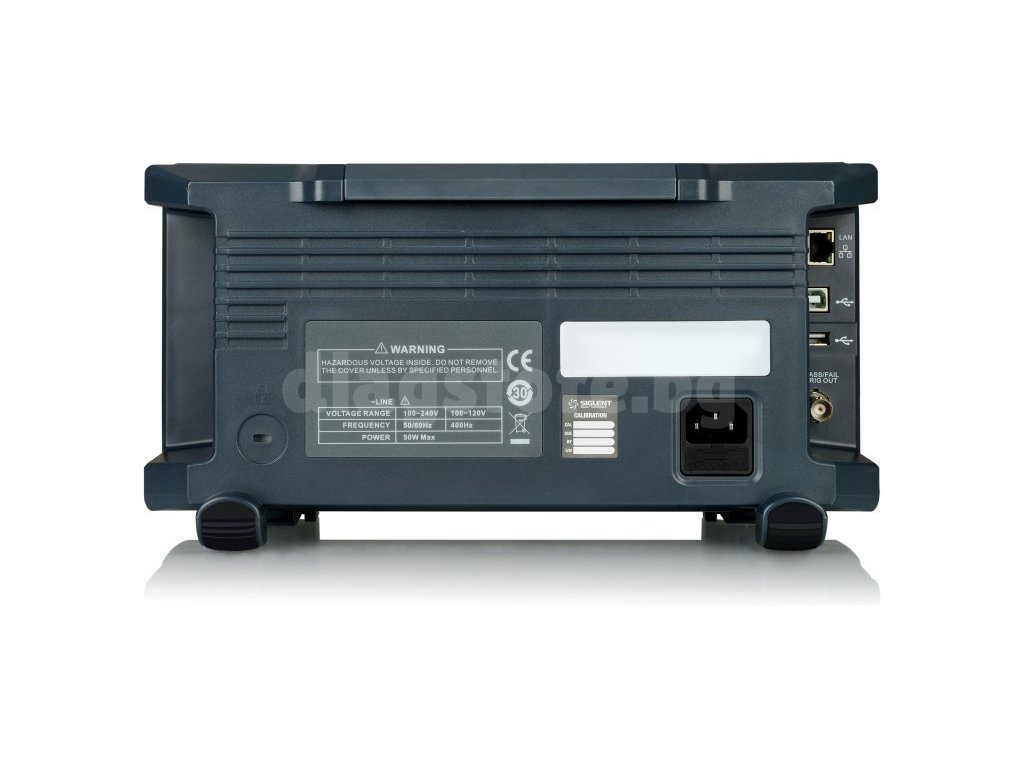

| Връзка | USB хост, USB устройство, LAN, Pass/Fail, Изход за задействане, Sbus (Siglent MSO), WiFi чрез адаптер |
| Опции за декодиране | IIC, SPI, UART/RS232, CAN, LIN |
| Изглед | 7" TFT LCD (800x400) |
| Размери | 325 x 176 x 295 мм |
| Тегло | 2,5 кг (3,5 кг с кутията) |
Съдържание на пакета
- Осцилоскоп Siglent SDS1104X-E
- USB кабел
- 4 пасивни сонди
- сертификат
- захранващ кабел
- ръчно
Допълнителни параметри
| Категория: | Осцилоскопи |
|---|---|
| EAN: | 0722295836606 |
