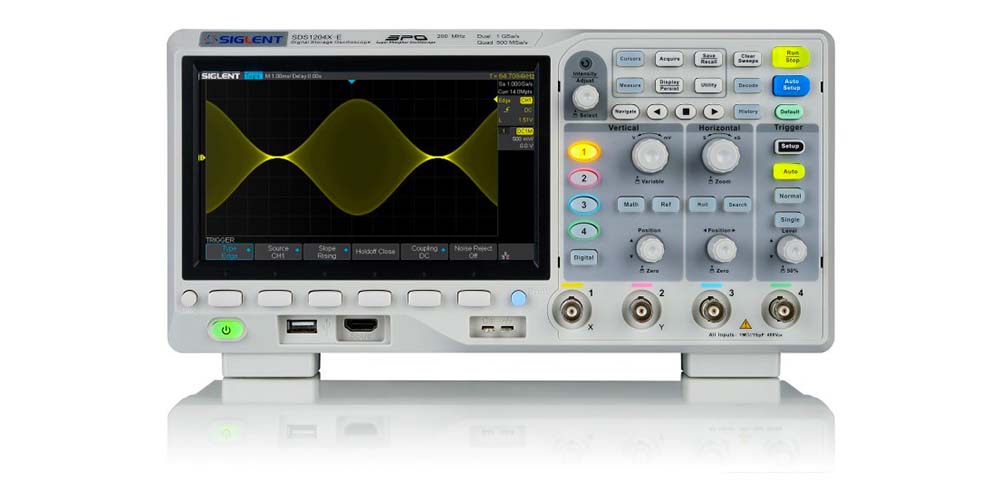

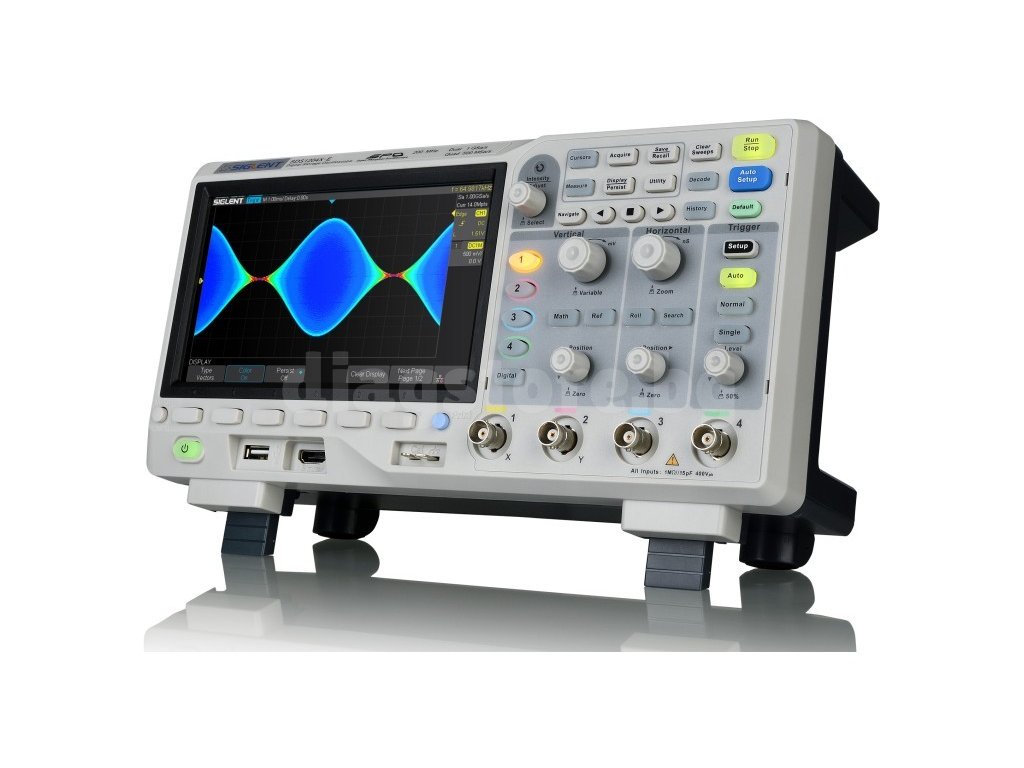

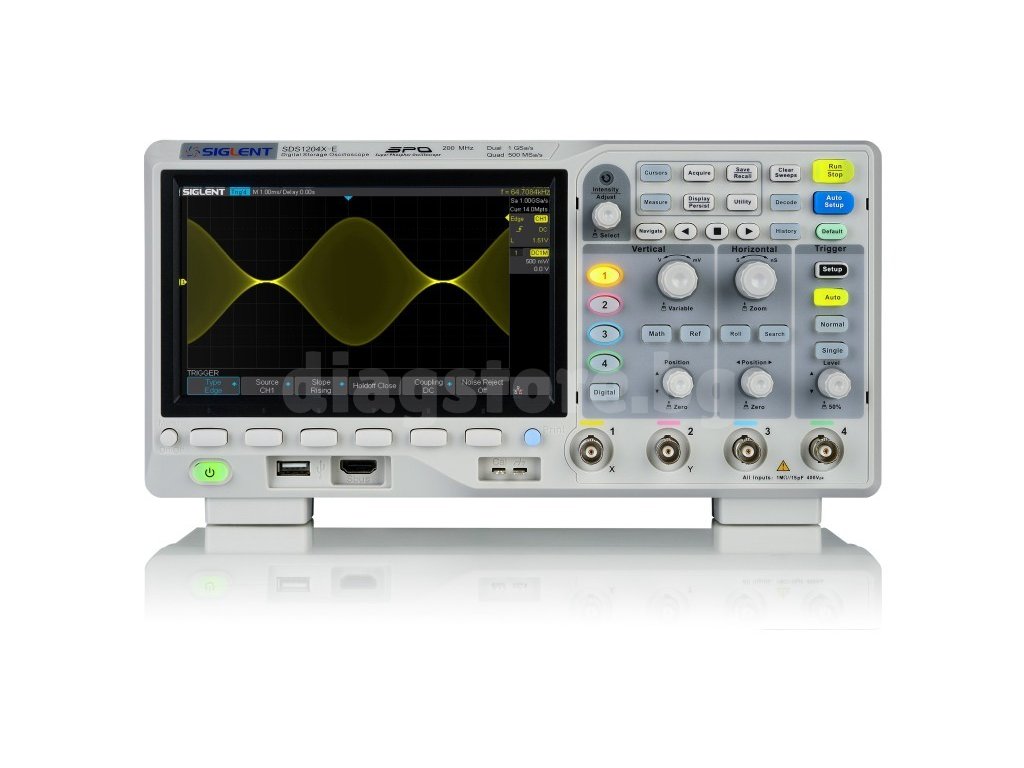

4-канален осцилоскоп Siglent SDS1204X-E
Код: 1212Подробно описание на продукта
SDS1204X-E е четириканален модел от серията "SDS1200X-E", който може да измерва едновременно по до два канала. Сондатаима два аналогово-цифрови преобразувателя (ADC), така че може да измерва едновременно по два канала без загуба на честота на дискретизация. Ако всички канали са активни, сондата все още има 500MS/s на канал. Този модел има честота до 200Mhz и 14Mpts на четири активни канала.
Super Phospor
Осцилоскопът е с технология "Super Phospor", която осигурява висока яснота на сигнала и много нисък шум. С тази технология са необходими само 500µV на клон. Тази технология включва и непрекъснато предаване на сигнала независимо от процесора или екрана, като по този начин се откриват грешки, които не са видими в нормалния диапазон. Стандартно е включена и сонда, която може да декодира сигнали в диапазоните **l2C, SPI, UART, RS232, CAN и LIN**.
Допълнителни аксесоари
За този модел може да се поръча опционално **генератор на функции**, за да се разшири обхватът с 25MHz и 16-канален логически анализатор. Това разширение може да се свърже по всяко време чрез USB интерфейс.Сондата може да се свърже и с интернет чрез интернет кабел или **WiFi адаптер**, който също може да се закупи като опция. Това позволява мерникът да се управлява чрез уеб интерфейс. Сондата може да се **управлява и чрез SCPI команди**. За индивидуална оферта, моля, свържете се с нас.
Спецификации
| Честота | 200 MHz |
| Канали | 4 |
| Памет | 14 Mpts на канал |
| Вертикална скала | 500 µV/дел. - 10 V/дел. |
| Хоризонтална скала | 1 ns/дел. - 100 s/дел. |
| Затихване на сондата | 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X......1000X, 2000X, 5000X, 10 000X |
| Честота на актуализиране на честотата | 100 000 wfm/s (нормално), 400 000 wfm/s (последователен режим) |
| Типове задействане | Граница, Наклон, Ширина на импулса, Прозорец, Обратно, Интервал, Затъмнение, Шаблон, Видео |

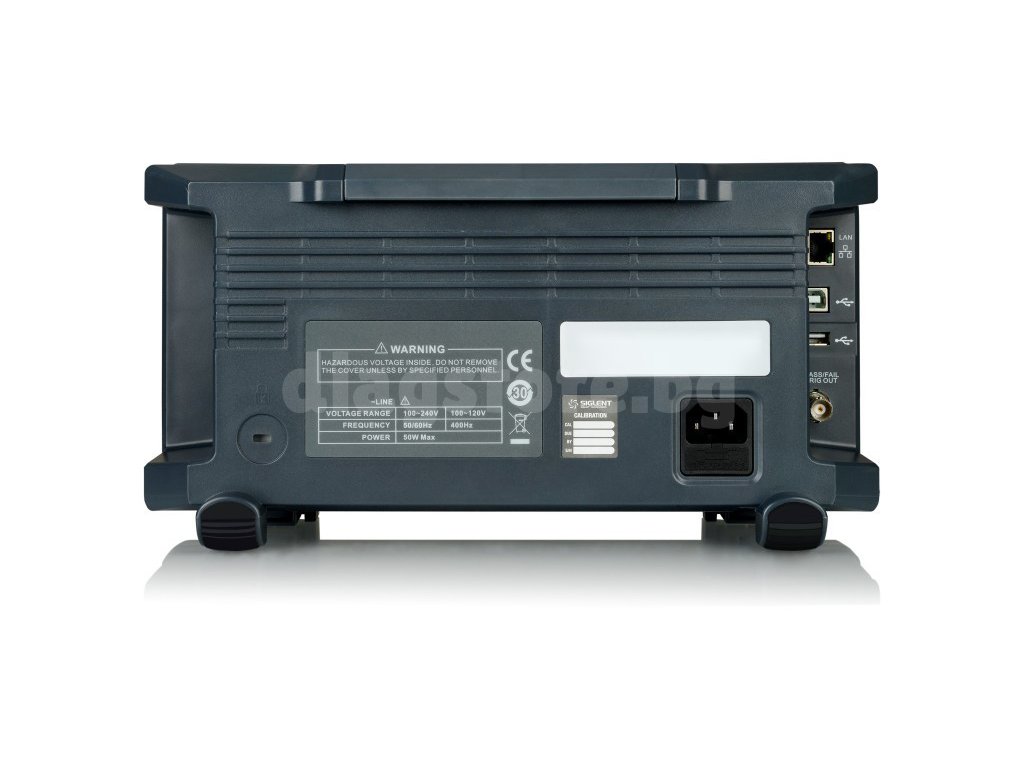

| Връзка | USB хост, USB устройство, LAN, Pass/Fail, Изход за задействане, Sbus (Siglent MSO), WiFi чрез адаптер |
| Опции за декодиране | IIC, SPI, UART/RS232, CAN, LIN |
| Изглед | 7" TFT LCD (800x480) |
| Размери | 325 x 176 x 295 мм |
| Тегло | 2,5 кг (3,5 кг с кутията) |
Съдържание на пакета
- Осцилоскоп Siglent SDS1204X-E
- USB кабел
- 4 пасивни сонди
- сертификат
- захранващ кабел
- ръководство
Допълнителни параметри
| Категория: | Осцилоскопи |
|---|---|
| EAN: | 4023392501630 |
